Złącza kłowe do węży powietrznych
Wybór złączy do węży zasilających.

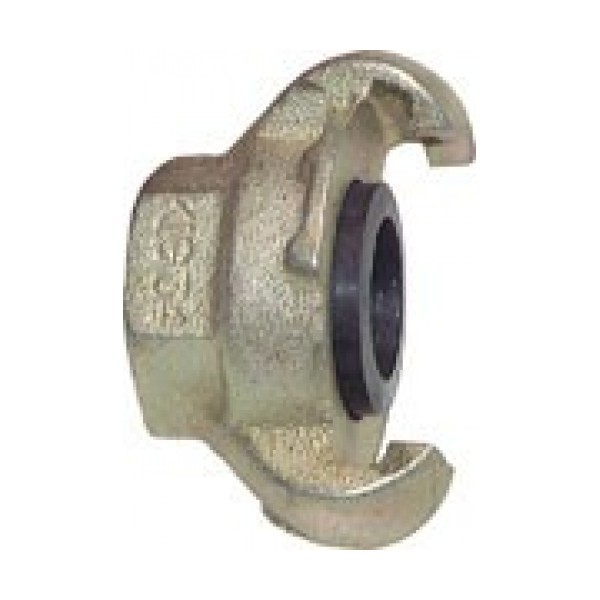

Złączki typu KIG i KAG z gwintem odpowiednio: wewnętrznym i zewnętrznym służą do mocowania na sprężarkach, natomiast szeroka gama złączy serii SKG umożliwia zastosowanie ich do różnych średnic węży. Dzięki uniwersalnemu łączeniu wszystkie złącza – bez względu na średnicę węża do którego zostało zastosowane – można ze sobą łączyć.
Parametry techniczne:
Max. ciśnienie pracy: 10 bar.
Temperatura: -40ºC- +95ºC.
Materiał: żeliwo.
Materiał uszczelnienia: perbunan.
Norma: DIN 3489.
Medium: sprężone powietrze.
Gwint: ISO 228.
Rozstaw szczęk: 42 mm.
Charakterystyka złączek typu KIG:
Model | B | H | Sześciokąt | Waga | Gwint wew. | |
KIG-10 | 63mm | 40mm | 41mm | 184g | 1″ | |
KIG-12 | 63mm | 38mm | 27mm | 150g | 1/2″ | |
KIG-34 | 63mm | 32mm | 32mm | 155g | 3/4″ | |
KIG-38 | 63mm | 36mm | 22mm | 135g | 3/8″ |
Charakterystyka złączek typa KAG:
Model | B | H | Sześciokąt | Waga | gwint wew. | |
KAG-10 | 63mm | 47mm | 40mm | 174g | 1″ | |
KAG-12 | 63mm | 47mm | 27mm | 162g | 1/2″ | |
KAG-34 | 63mm | 50mm | 32mm | 175g | 3/4″ | |
KIG-38 | 63mm | 52mm | 27mm | 170g | 3/8″ |
